油氣站索富通可燃?xì)怏w報警器遠程監控系統設計
油氣站庫的安全度是衡量其安全技術管理水平的一項重要綜合指標。油氣站庫儲存的油氣具有易燃、易爆、易揮發等特點, 存在一定的安全風險, 確保安全是油氣生產的關鍵, 因此深化安全技術管理工作非常重要。
目前可燃?xì)怏w監測與報警主要基于單點或多點式可燃?xì)怏w檢測報警儀表對可燃?xì)怏w濃度進行顯示報警, 大多采用聲光報警形式, 只限于值班室內報警, 報警范圍有限。隨著計算機及通信技術的發展與應用, 利用計算機通信將可燃?xì)怏w監測由分散、獨立監視報警集成為集中遠程監測與報警系統, 由計算機實時采集并處理重點部位的可燃?xì)怏w濃度數據, 實現了計算機集中信息處理與網絡化信息管理。該基礎建設是實現油庫數字化的基礎, 也是“數字油田”的支撐技術, 將為油田優化運營和科學調度提供支持。
根據油氣站庫安全集中監控的要求, 可燃?xì)怏w遠程監測與報警系統采用了分布式模塊化設計。利用組態軟件與ADAM 4017模塊通信協議的可燃?xì)怏w監測報警器 (簡稱報警器) 兩者之間的遠程通信, 實現了可燃?xì)怏w濃度遠程監測, 當濃度超限時中心監控室計算機屏幕上對應圖標閃爍并語音報警。
1 設計要求
根據油氣站庫安全集中監控的要求, 首先分析油氣站庫內危險源的種類和分布情況, 研究確定可燃?xì)怏w的監測區域, 設置可燃?xì)怏w傳感器采樣點。其次現場值班室設置報警器, 中心控制室采用先進的計算機遠程監測技術, 監測現場報警器采集的可燃?xì)怏w濃度數據。
可燃?xì)怏w遠程監測與報警系統采用了分布式模塊化設計, 在中心控制室設集中監測計算機, 在各檢測點值班室設置報警器, 由RS-485總線相連, 形成兩級分布式報警檢測網絡。中心控制室可實時查看各檢測點可燃?xì)怏w濃度值及報警狀態, 如果有濃度超限的報警, 屏幕上檢測點有顏色變化的閃爍, 計算機語音提示報警位置;同時各檢測點值班室報警器對應處指示燈閃爍, 報警器語音提示報警位置, 如出現災情, 兩級值班人員能同時處理。兩級報警安全監控防線, 確保了油氣站庫的生產安全。
設置可燃?xì)怏w傳感器采樣點時, 選擇油氣站庫可燃性氣體泄漏的重點部位作為主要安全監測目標, 對泵房、閥組間、計量間等可能存在可燃?xì)怏w泄漏和積存的爆炸危險場合進行可燃?xì)怏w濃度監測。
實現油氣站庫數字化及油田數字化, 需要將監測主機與油田企業網相連, 經授權的上級主管單位或調度室可隨時查看該項目報警監測數據。
除對可燃?xì)怏w實時監測之外, 油氣站庫一些關鍵地方需要人工定時巡檢, 并設置人工巡檢按鍵, 人工巡檢時, 按下按鍵, 監視報警主機可檢測記錄人工巡檢情況, 形成巡檢報表。
2 硬件設計

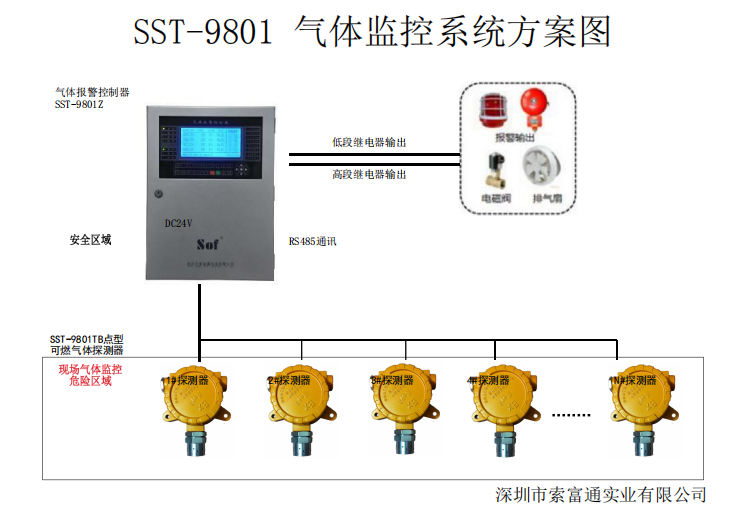

可燃?xì)怏w遠程監測與報警系統見圖1。
現場可燃?xì)怏w監測由5臺報警器組成。報警器是由以單片機為核心構成的智能控制單元, 各有地址編號, 可按需設定。它們通過接口連入RS-485總線, 作為從機響應監測主機的命令。主機發送采集數據命令, 報警器按命令將各自的數據送往主機進行處理。根據油氣站庫的實際情況, 在原油穩定室、外輸泵房、電脫水間、西線交油點和脫水泵房等5個值班室各安裝1臺報警器, 監測多個檢測點處的可燃?xì)怏w濃度, 若某處濃度超限, 則圖標閃爍并語音報警, 同時數據將實時傳給遠程監控主機。
每臺報警器連接4~8個點型紅外型可燃?xì)怏w傳感器, 這些傳感器安裝在可能存在油氣泄漏和可燃?xì)怏w積存的地方, 通過紅外線光源的吸收原理來檢測現場環境的碳?xì)漕惪扇細怏w, 可長期穩定工作、不易受干擾、能耗低、壽命長、更換簡便。
人工巡檢模塊采用ADAM 4052光電隔離型數字量輸入模塊, 燃?xì)獗O(jiān)測主機在固定的時間段對人工巡檢模塊進行檢測, 當值班人員按下按鍵時燃?xì)獗O(jiān)測主機記錄其按鍵時間, 并匯總統計形成巡檢報表。
RS-485總線采用點對多點的主從通信方式, 是一種常用的工業現場控制總線, 采用平衡差分傳輸信號, 即由一對信號線中電壓的相對變化決定所傳數字量, 其抗干擾能力強, 可遠距離傳輸 (速度10 kb/s時可傳輸距離1200 m, 降低速度后傳輸距離更遠) 。工業現場存在各種干擾, 為防止電磁干擾對設備的損害, 設備與總線相連時均采用了光電隔離的方法。燃?xì)獗O(jiān)測主機采用光電隔離RS-232轉RS-485通信模塊ADAM 4520與總線相連?，F(xiàn)場報警器和巡檢模塊通過光電隔離的RS-485接口與總線相連。
燃?xì)獗O(jiān)測主機采用工業控制計算機, 用于監測現場人工巡檢模塊的按鍵狀態及報警器采集的可燃?xì)怏w濃度、報警點位置;顯示各個監測點的濃度, 并存儲報警數據, 便于查詢、打印報警數據;當某處可燃?xì)怏w濃度超限時對應圖標閃爍并語音報警。
3 軟件設計
燃?xì)獗O(jiān)測主機上軟件采用組態軟件組態王, 實現動畫效果、實時數據、歷史數據、多媒體應用和網絡傳輸?shù)裙δ? 另外提供了智能模塊的驅動程序, 便于與數據采集模塊接口, 快捷地構建數據監測系統。
SST-9801B液晶總線控制器-MODBUS上傳協議-190425，支持485 半雙工通信方式通信。通信格式為MODBUD-RTU 方式，8位數據位，1位停止位，無校驗。波特率：9600BPS。支持03、06讀寫命令。通信時為從機方式。上位機提出命令請求，控制器響應；接收數據后做數據分析，如果數據滿足通信規約，從機做出響應。（采樣周期最好>1000MS，以免過于頻繁相應中斷，影響控制器采用濃度周期。）。該系統采用該方法成功地實現了組態王與報警器的通信。
可燃?xì)怏w檢測報警軟件實現了報警數據及狀態實時顯示;報警位置閃爍, 語音提示, 彈出窗口文字提示, 要求確認;檢測點圖像顯示;報警數據存儲, 歷史記錄保存;歷史報警記錄查詢、打印;人工巡檢數據查詢、打印等功能。
隨著油田企業網絡快速發展, 油田生產管理數據都要納入到油田企業網中?？扇?xì)怏w遠程監測與報警系統與油田企業網相連, 在監測報警主機上啟用遠程控制服務器軟件, 設置相關安全權限, 包括文件傳輸權限、查看權限、控制權限等。在油田企業網的任一計算機上, 啟用遠程控制客戶端軟件, 使用授權的用戶名和密碼, 就可獲得可燃?xì)怏w遠程監測與報警系統的控制權。通過油田企業網, 上級主管單位或調度室可隨時查看項目運行情況, 必要時可通過網絡控制系統的運行。
4 結論
油氣站庫的安全包括可燃?xì)怏w監測和工業監視兩部分, 工業監視可監視油罐冒頂、漏油、盜油、著火等;可燃?xì)怏w監測報警可與工業監視相結合, 當某處可燃?xì)怏w濃度過高時, 直接由計算機控制工業監視畫面切換到該處, 檢測是否出現油罐冒頂、漏油、盜油、著火等事故。本文主要介紹了罐區可燃?xì)怏w遠程監測與報警系統, 該系統采用了組態軟件與自主研發的可燃?xì)怏w監測報警器通信, 并與油田企業網相連, 實現了油氣站庫安全信息數字化網絡化管理。油氣站庫可燃?xì)怏w遠程監測與報警系統在某油田實施后, 經過多年運行, 有效預防了漏油、火災等意外事故及人為破壞等事件的發生, 對安全生產管理現代化起到了促進作用, 并可與工業監視系統相結合, 防患于未然?？扇?xì)怏w遠程監測與報警系統中采用的遠程數據采集技術、自主儀器與組態軟件通信技術及網絡化遠程控制等技術, 對油田新建油庫或原油庫改造具有一定的參考價值。
