SST-9801B索富通氣體檢測報警系統施工方案
氣體檢測報警系統是用來檢測、判定可燃或有毒氣體的危險程度的測量系統。主要是由采樣SST-9801TB氣體探測器、傳輸電纜、SST-9801B報警控制器等結構組成，其結構框圖如圖1。
工作原理：通過探測器探頭將空氣中的可燃氣體濃度信號轉化為數字信號，采用三線制4～20mA的電流信號輸出方式，探頭輸出信號具有傳輸距離遠、抗干擾性能好等特點。控制器采用先進的微處理器作為控制單元，響應速度快。當環境中可燃氣體濃度達到或超過預置報警值時，控制器立即發出聲光報警，以提醒及時采取安全措施，并控制驅動排風或其他外設動作，防止爆炸、火災及中毒事故的發生，從而保障生命、財產的安全。
系統提供多種輸入輸出通道：1路4-20mA濃度信號輸出，2段繼電器報警輸出(低報、高報)，一路用于實現與PC機通訊的RS485端口，用戶可以根據具體情況選擇使用。
氣體檢測報警系統安裝過程
氣體檢測報警系統的采樣探頭（又稱一次儀表）應安裝在氣體可能泄露的工業現場；控制器（又稱二次儀表）應安裝在值班室或控制室，實現現場時時分析檢測。系統安裝工作主要包括選擇安裝位置、設備安裝、電氣連接、系統調試等。具體安裝過程和安裝方法如下：
（一）選擇安裝位置
1.采樣探頭的安裝位置
為了確保檢測泄露氣體的準確性和及時性，采樣探頭應根據以下要求進行安裝：
a.可燃氣體檢測探頭選點應選擇閥門、管道接口、出氣口或易泄漏處附近方圓1米的范圍內，這樣探測器的實際反應速度比較快，否則，有可能出現探測器安裝處可燃氣體或有毒有害氣體濃度不超標，而泄露點處局部氣體已經超標，主機卻不能報警的現象。 盡可能靠近，但不要影響其它設備操作。
b.可燃氣體檢測探頭用于大面積氣體檢測時可采用200平方米一個探頭布置，也可達到檢測報警效果。
c.可燃氣體檢測探頭安裝方式可采用房頂?shù)跹b、墻壁安裝或抱管安裝，應確保安裝牢固可靠，同時應考慮便于維護、標定。
d.可燃氣體檢測探頭安裝高度：檢測氫氣、天然氣、城市煤氣等比重小于空氣的氣體時，采用距屋頂1米左右安裝；檢測液化石油氣等比重大于空氣的氣體時，采用距地面0.3～0.6米左右安裝。
e. 有毒氣體檢測器與釋放源的距離,室外不宜大于2m,室內不宜大于1m.
f. 可燃氣體釋放源處于露天或半露天布置的設備區內,當檢測點位于釋放源的最小頻率風向的上風側時,可燃氣體檢測點與釋放源的距離不宜大于15m,有毒氣體檢測點與釋放源的距離不宜大于2m;當檢測點位于釋放源的最小頻率風向的下風側時,可燃氣體檢測點與釋放源的距離不宜大于5m,有毒氣體檢測點與釋放源的距離小于1m.
注意事項：
a.盡量避免腐蝕性氣體、油煙、塵埃、高溫、高濕環境。
b.可燃氣體檢測探頭安裝時應傳感器朝下固定。
c．當檢測氣體密度比空氣密度大的氣體時，探測器安裝距地面高度應大于30cm以防水濺。
d.當探頭安裝在露天場所時，應注意防雨。
2.報警控制器的安裝位置
為了提高對現場隨時可能出現的危害性氣體進行及時有效的處理。報警控制器應根據以下要求進行安裝：
a.報警控制器應安裝在值班室、儀表室等非防爆場所，嚴禁安裝在防爆場所。
b.報警控制器可采用壁掛、盤裝等安裝方式，無論何種安裝方式，應確保固定牢靠，避免震動、灰塵和水，環境應符合儀器說明書要求。
c. 報警控制器安裝的高度應在1.5m左右，便于調試和維護。
注意事項：
a. 報警控制器應采用相對潔凈的電源，避免與大型電機設備使用同路電源。
b. 報警控制器應外殼接地或電源插頭的地線接地。
c. 報警控制器的外殼嚴禁破壞，否則會影響屏蔽效果。
3.傳輸電纜的安裝位置
為了保證電纜線的使用壽命，以及提高設備檢測氣體的靈敏度，電纜線應根據以下要求進行安裝走線：
a．電纜（線）敷設前，應做外觀及導通檢查,確保電纜的絕緣性能。根據探測器所檢測的氣體或現場氣體存在的危害性來確認走線是明線、明管暗線、暗管暗線等走線方式。符合國家消防要求。
b. 線路應按最短途徑集中敷設、橫平豎直、整齊美觀，不宜交叉。線路不應敷設在影響操作，妨礙設備檢修、運輸和人行的位置。
c. 當線路周圍環境溫度超過65℃時，應采取隔熱措施；處在有可能引起火災的火源場所時，應加防火措施。
d. 線路不宜平行敷設在高溫工藝設備、管道的上方和具有腐蝕性液體介質的工藝設備、管道的下方。
e. 線路與絕熱的工藝設備、管道絕熱層表面之間的距離應大于200毫米，與其他工藝設備、管道表面之間的距離應大于150毫米。
注意事項：
a. 線路不應敷設在易受機械損傷、有腐蝕性介質排放、潮濕以及有強磁場和強靜電場干擾的區域。當無法避免時，應采取保護或屏蔽措施。
b. 架空敷設的線路從戶外進入室內時，應有防水措施。
c. 線路的終端接線處以及經過建筑物的伸縮縫和沉降縫處，應留有適當?shù)挠喽取?/p>
d. 線路不應有中間接頭，當無法避免時，應在分線箱或接線盒內接線，接頭宜采用壓接；當采用焊接時應用無腐蝕性的焊藥。補償導線宜采用壓接。同軸電纜及高頻電纜應采用專用接頭。
e. 當電纜線走暗管時，保護管不應有變形及裂縫，其內部應清潔、無毛刺，管口應光滑、無銳邊。當有轉彎處，保護管的彎成角度不應小于90度。
g. 探測器與主機之間使用的是儀器儀表用信號電纜（帶屏蔽層），其長度不應大于1200m，（三線制）使用電纜為：≥1.5mm2×3；（四線制）使用電纜為：≥1.5mm2×4。
(二) 設備的安裝
1.探測器的安裝
探測器的安裝方式可參考使用說明書里面所描述的安裝方法進行安裝；也可根據現場的實際情況靈活選用其他的安裝方法，但是安裝位置應符合上述的安裝要求。注意：裝箱單里面沒有提到的產品附件均為選配附件，用戶如有需要需另行購買。
2.報警控制器的安裝
報警控制器的安裝方式可參考使用說明書里面所描述的安裝方法進行安裝；也可根據現場的實際情況靈活選用其他的安裝方法，但是安裝位置應符合上述的安裝要求。注意：裝箱單里面沒有提到的產品附件均為選配附件，用戶如有需要需另行購買。
（三）電氣連接
1. 電源
報警控制器的工作電壓：AC220V±l5% 50Hz±l%；探測器的工作電壓：DC24V±25%。電源要求穩定、紋波系數小、無干擾。
2. 電氣線路的連接

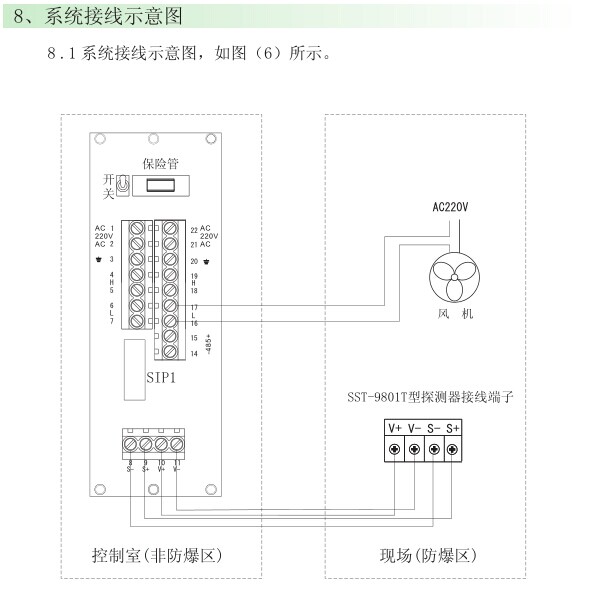

電纜線的連接按照下面的接線圖進行連線：
注意:
1.SST-9801TB探測器的一端在接線時，將電纜線內部的銅線用剝線鉗剝出0.5cm左右，用手擰緊，然后使用小一字螺絲刀插入上面的插孔后，下面的壓線夾將會出現一個小孔，將剝好的銅線插入孔內，外漏銅線不要超過1.5mm。然后取走螺絲刀。按照下面的接線圖對應連接起來即可。
2. SST-9801B控制器在接線時，同樣將電纜用剝線鉗剝出0.5cm左右，用手擰緊后，使用小一字或小十字螺絲刀將（V+、V-、S+）所對應的螺絲擰松，將電纜線剝出的銅線插入螺絲下面壓的兩個銅片之間，外漏銅線不要超過1.5mm。打緊螺絲即可。
3 .SST-9801TB在接線時，在擰開上殼以后，注意與之連接的數據線不要輕易拔掉，同時也不要用手去觸摸線路板上的元器件，避免手上的靜電對設備造成不必要的損壞。用手拔出探測器內部的接線端子排。使用小一字或小十字螺絲刀將（V+、V-、S+）所對應的螺絲擰松，將電纜線剝出的銅線(0.5cm左右)插入螺絲下面壓的兩個銅片之間，打緊螺絲即可。
4.對于低報、高報的開關量，用戶可以根據實際的需要進行選用。開關量在平時正常工作時，是處于常開狀態。其中SST-9801B控制器的觸點容量為：5A /AC220V;
5.內部接線完成后，注意將探測器外殼打緊，注意避免損傷外殼。
（四）系統調試
系統安裝完畢后，由我公司工程師指導用戶進行系統調試。
